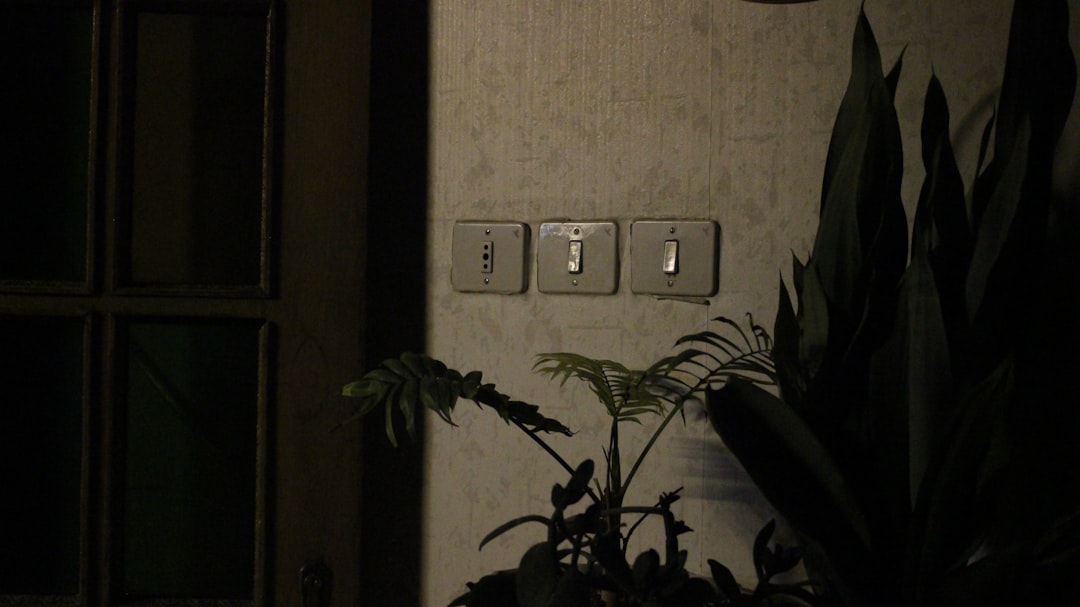

hotelschakeling met 3 schakelaars: zo werkt het in je hele huis

Toen we vorig jaar de hal van ons huis aanpakten, liep ik tegen een klassieker aan: bij ons stond de schakelaar voor de bovenlichten halverwege de trap, en boven was er nog één bij de slaapkamerdeur. Twee schakelaars, één lamp — een wisselschakeling. Maar wat als je het licht óók nog vanaf de overloop wilt kunnen aan- en uitknippen? Dan kom je bij de hotelschakeling met drie schakelaars uit, en die wordt vaak verkeerd uitgelegd.

Wat is een hotelschakeling eigenlijk?

Een hotelschakeling is in feite een wisselschakeling die je hebt uitgebreid met één of meer kruisschakelaars in het midden. De naam komt — je raadt het — uit het hotelwezen, waar je vaak op drie of vier plekken in een gang of suite het licht moet kunnen bedienen. In een gewone woning gebruik je hem het meest op de trap, in een lange gang of in een grote slaapkamer met twee deuren.

Het idee is simpel: je hebt twee wisselschakelaars aan de uiteinden en daartussen een kruisschakelaar. Knip je waar dan ook één van de drie om, dan klapt het licht aan of uit. Het maakt niet uit met welke je begint.

Het verschil tussen wissel- en kruisschakelaar

Dat verschil snappen is het halve werk. Een wisselschakelaar heeft drie aansluitpunten: één ingang (vaak de “L”) en twee uitgangen die wisselen. Een kruisschakelaar heeft er vier: twee paren die elkaar kruisen, vandaar de naam. Een kruisschakelaar zit dus altijd ergens tussen twee wisselschakelaars in. Hij staat nooit aan het einde van een schakelketen. Eerlijk gezegd vind ik dat de meeste tutorials hier veel te makkelijk over doen — als je het verschil tussen de twee schakelaartypes niet snapt, ga je later op de aansluiting hopeloos de mist in.

In een hotelschakeling met drie schakelpunten zit het zo: wisselschakelaar — kruisschakelaar — wisselschakelaar. Wil je er een vierde bij, bijvoorbeeld bij een binnendeur, dan zet je daar nogmaals een kruisschakelaar tussen. Twee kruisschakelaars, dus.

Bedrading: welke draden moet je trekken?

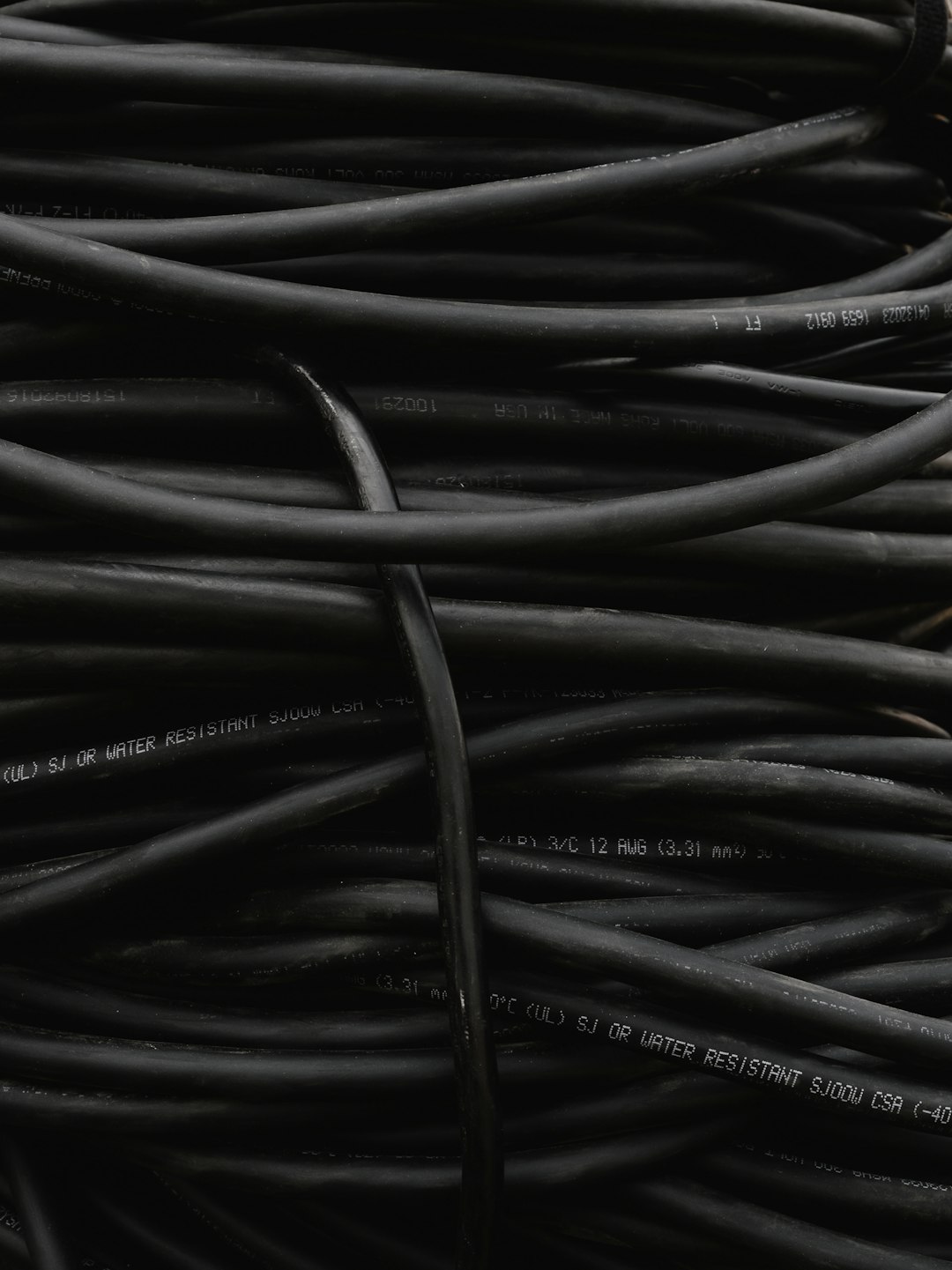

Je werkt in een hotelschakeling met meer draden dan bij een simpele schakelaar. Tussen de wisselschakelaars en de kruisschakelaar lopen telkens twee aders heen, die je vaak correspondentiedraden noemt. Bij mij thuis waren ze bruin en zwart, maar in oudere woningen kun je net zo goed grijs of geel tegenkomen — alles mag, zolang het maar geen aarde (groen-geel) of nul (blauw) is.

• Van de eerste wisselschakelaar gaan twee correspondentiedraden naar het eerste paar van de kruisschakelaar.
• Van het tweede paar van de kruisschakelaar lopen weer twee draden naar de tweede wisselschakelaar.
• De fase (bruin of zwart) komt binnen bij één wisselschakelaar.
• De geschakelde fase die naar het armatuur gaat, vertrekt vanaf de andere wisselschakelaar.

Reken er dus op dat je in totaal vier draden moet doortrekken tussen de schakelpunten. In mijn geval moest ik daar een extra mantelkabel voor wegfrezen — bij een vooroorlogse woning zonder loze leidingen is dat nooit leuk werk.

Stap voor stap aansluiten

1. Spanning eraf. Klap de groep in de meterkast uit en check met een spanningszoeker dat je écht stroomloos bent. Niet alleen vertrouwen op het schema.
2. Schakelaar 1 (wissel). Fase op de “L” of “P”, de twee correspondentiedraden op de twee uitgangen.
3. Kruisschakelaar. Twee correspondentiedraden van schakelaar 1 op het ene paar, twee draden richting schakelaar 3 op het andere paar. Let op de oriëntatie — niet kruisen waar het niet hoort.
4. Schakelaar 3 (wissel). Twee correspondentiedraden op de uitgangen, en de geschakelde fase op de “L”. Vanaf hier loopt de bruine geschakelde draad door naar het lampje.
5. Testen. Spanning erop, alle drie de schakelaars één voor één uitproberen — vanaf elke positie moet het licht kunnen aan- én uitgaan.

Een hotelschakeling werkt pas goed als de kruisschakelaar precies tussen de twee wisselschakelaars zit — verwissel je de kabelparen, dan krijg je het klassieke “soms wel, soms niet” effect.

Veelgemaakte fouten

Drie valkuilen die ik in mijn eigen huis tegen ben gekomen, en bij vrienden ook. Bij mij thuis had de vorige eigenaar de correspondentiedraden van de kruisschakelaar verkeerd om gezet — gevolg: één schakelaar deed het, de tweede niets, de derde soms wel en soms niet. Een kwartier met het schema in de hand en ik had het door:

• Verkeerde schakelaar gekozen. Iemand zet een wisselschakelaar in het midden in plaats van een kruisschakelaar. Werkt natuurlijk niet.
• Correspondentiedraden van de kruisschakelaar over kruis aangesloten. Dat moet juist niet — die kruisen al binnen de schakelaar.
• Geen rekening met de aarde. Bij een metalen schakelaarframe (zeldzaam, maar het komt voor in oudere woningen) wil je een aarde aansluiten, anders heb je een risico bij defect.

Kosten en tijd

In ons huis gebruik ik Niko Original schakelaars — rond de 12 euro per stuk, en ze knippen veertig jaar mee zonder gezeur. Materiaal voor een hotelschakeling met drie schakelpunten kost je ongeveer 40 tot 60 euro: twee wisselschakelaars, één kruisschakelaar, een paar meter mantelkabel (3 x 1,5 mm² of 5 x 1,5 mm²) en eventueel een nieuw inbouwdoosje. Reken op een halve dag werk als de leidingen er liggen, of een hele dag als je nog moet frezen.

Twijfel je over de bedrading of werk je in een installatie ouder dan zo’n 30 jaar zonder duidelijke aarding? Bel dan een elektricien. Wat ik zou doen als ik vandaag opnieuw begon: eerst even het schema door één iemand laten controleren voordat de spanning weer aangaat. Twintig seconden controle scheelt vaak een avond zoeken.
