Het aansluiten van een stopcontact met een zwarte draad is in de praktijk niet gebruikelijk en wordt zelfs afgeraden. De zwarte draad wordt meestal ingezet als schakeldraad, bijvoorbeeld om een lamp te bedienen via een schakelaar, terwijl de bruine, blauwe en geel/groene draden de standaard kleuren zijn voor het veilig en correct aansluiten van een stopcontact. Het verkeerd gebruiken van de zwarte draad kan tot onveilige situaties leiden omdat deze niet is bedoeld om stroom aan of af te voeren in een stopcontactinstallatie.

Waarom mag je de zwarte draad niet gebruiken voor een stopcontact

De zwarte draad is niet bedoeld voor het aansluiten van een stopcontact.

In een elektrische installatie wordt de zwarte draad doorgaans gebruikt als schakeldraad, bijvoorbeeld voor het aansturen van lichtpunten via een schakelaar. Het gebruik hiervan in een stopcontactcircuit kan leiden tot onduidelijkheid en veiligheidsrisico’s omdat de functie van de draad niet overeenkomt met wat de kleurcode voorschrijft. Standaard stopcontacten maken gebruik van de bruine (fase), blauwe (nul) en geel/groene (aarde) draad die elk een vastgestelde rol hebben.

Bij het bedraden van stopcontacten gelden strikte kleurcodes. Zo voorkom je fouten bij onderhoud of toekomstige aanpassingen aan de elektrische installatie.

Welke draadkleuren worden gebruikt bij het aansluiten van een stopcontact

De bruine, blauwe en geel/groene draden worden gebruikt voor het aansluiten van een stopcontact.

De bruine draad voert de stroom aan (fase), de blauwe draad voert de stroom af (nul) en de geel/groene draad zorgt voor aarding en daarmee veiligheid. De zwarte draad fungeert als schakeldraad en wordt gebruikt in schakelingen, bijvoorbeeld tussen een schakelaar en een lamp. Voor een correcte werking en naleving van normen dienen deze kleuren altijd volgens hun functie aangesloten te worden.

Deze standaardisatie maakt het eenvoudiger voor elektriciens en gebruikers om de functie van draden snel te herkennen en zorgt voor een uniforme, veilige installatie. Je zou bijna zeggen dat de draden een kleurenfeestje houden, maar dan zonder de zwarte draad.

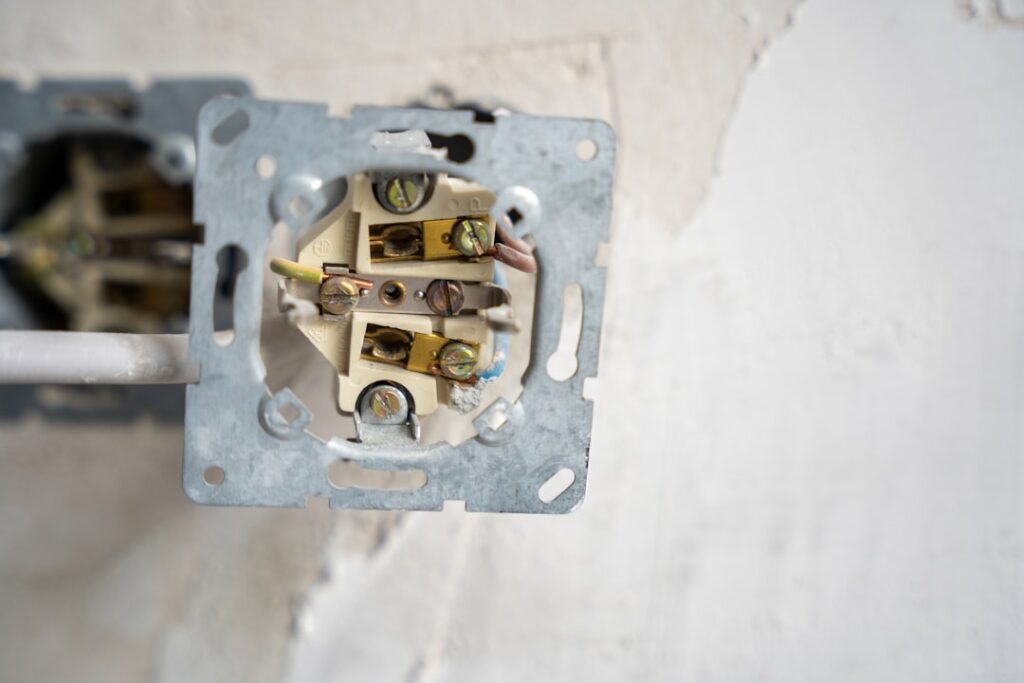

Hoe sluit je een stopcontact correct aan zonder de zwarte draad te gebruiken

Een stopcontact sluit je aan door de bruine, blauwe en geel/groene draad volgens hun functie te verbinden.

Na het uitschakelen van de stroom in de meterkast begin je met het strippen van ongeveer 0,5 tot 1 cm van de uiteinden van de aangegeven draden. Vervolgens sluit je de bruine draad aan op de L-klem (fase), de blauwe draad op de N-klem (nul) en de geel/groene draad op de aardeklem van het stopcontact. Het stopcontact wordt daarna stevig vastgeschroefd in de inbouwdoos en de stroom kan weer worden ingeschakeld om te testen.

Doe dit altijd met de juiste gereedschappen en controleer vooraf met een spanningzoeker of het circuit spanningsloos is. De juiste draadmaat, minimaal 2,5 mm², is essentieel voor een veilige aansluiting.

Wat is de functie van de zwarte draad in een elektrische installatie

De zwarte draad wordt gebruikt als schakeldraad om een schakeling te maken, bijvoorbeeld tussen een schakelaar en een lamp.

Deze draad leidt geen permanente stroom zoals de bruine en blauwe draden maar dient als verbindingsdraad die stroom kan aan- en uitschakelen via een schakelaar. Zo kun je een lamp bedienen op een specifieke plaats in huis. Het verkeerd inzetten van deze draad voor stopcontacten is onwenselijk en kan tot verwarring leiden.

In sommige situaties kan een installatie ontworpen zijn met zwarte schakeldraden naast andere functies, maar dit geldt niet voor standaard stopcontacten.

Welke veiligheidsmaatregelen moet je nemen bij het aansluiten van een stopcontact

Schakel altijd de stroom uit in de meterkast voordat je aan een stopcontact gaat werken.

Vooraf moet je met een spanningszoeker controleren of er geen spanning meer op de draden staat. Dit voorkomt gevaarlijke situaties zoals elektrische schokken. Gebruik draden met de juiste doorsnede, doorgaans minimaal 2,5 mm² volgens de NEN 1010 norm, om oververhitting en storingen te voorkomen.

Werk altijd met geïsoleerd gereedschap en zorg dat de draden goed worden vastgezet in de klemmen. Een losse verbinding kan leiden tot vonken en brandgevaar.

Is het gebruik van de zwarte draad voor een stopcontact wettelijk toegestaan

Het gebruik van de zwarte draad voor het aansluiten van een stopcontact is niet conform de geldende normen en wordt afgeraden.

Nederlandse veiligheidsnormen schrijven voor dat draden alleen volgens hun kleurcode worden gebruikt. De zwarte draad is bedoeld voor schakeldraden en niet voor de fase in een stopcontactcircuit. Afwijken van deze regels kan leiden tot onveilige situaties, moeilijk onderhoud en kan een reden zijn voor afkeuring bij inspecties.

Gebruik daarom altijd de bruine, blauwe en geel/groene draden bij het aansluiten van stopcontacten en reserveer de zwarte draad exclusief voor schakelfuncties.

Hoe herken je de juiste draden bij een stopcontact installatie

De juiste draden herken je aan hun kleur: bruin voor fase, blauw voor nul en geel/groen voor aarde.

Deze kleurcodes zijn gestandaardiseerd en universeel binnen de Europese elektrische installaties. De bruine draad voert stroom naar het apparaat, de blauwe voert de stroom terug en de geel/groene draad zit voor beveiliging via aarding. De zwarte draad valt hier buiten als schakeldraad. Bij twijfel kun je een spanningzoeker of multimeter gebruiken om te bepalen welke draad welke functie heeft.

Bij een oude installatie met afwijkende kleuren is het raadzaam een professional te raadplegen om onveilige situaties te voorkomen.

Wat kun je doen als je een zwarte draad tegenkomt in een stopcontactinstallatie

Gebruik de zwarte draad niet voor het aansluiten van het stopcontact, maar probeer te achterhalen waarvoor deze draad dient.

Het kan zijn dat de zwarte draad onderdeel is van een schakeling, bijvoorbeeld een schakeldraad naar een lichtpunt die per ongeluk in de buurt van het stopcontact zit. Om verwarring en gevaarlijke situaties te voorkomen, moet je de functie van deze draad eerst vaststellen met een spanningzoeker of door de installatie beter te onderzoeken. Schakel een elektricien in als dat nodig is.

Gebruik deze draad alleen voor de juiste doeleinden en sluit hem nooit zomaar aan als fase of nul voor een stopcontact.

Welke draadmaat is geschikt voor het aansluiten van een standaard stopcontact

Voor een standaard stopcontact wordt een draad met een doorsnede van minimaal 2,5 mm² gebruikt.

Dit is voorgeschreven in de NEN 1010 norm voor elektrische installaties in Nederland. Zo garandeer je dat het stopcontact veilig belast kan worden tot standaard waarden zonder oververhitting of spanningsverlies. Te dunne draden zijn gevaarlijk omdat ze warm kunnen worden en brand kunnen veroorzaken.

Zorg dat de draden die je gebruikt voldoen aan deze maat en controleer dit bij aankoop.

Hoe test je een stopcontact na het aansluiten

Na het aansluiten schakel je de stroom weer in en test je het stopcontact op correcte werking met een geschikte tester.

Een eenvoudige manier is het gebruik van een stopcontacttester die direct aangeeft of de fasen, nul en aarde correct zijn aangesloten. Ook kun je een apparaat aansluiten om te controleren of het stopcontact stroom levert. Controleer ook of het stopcontact goed vastzit en geen losse verbindingen heeft.

Als het stopcontact niet werkt of als de tester onregelmatigheden aangeeft, schakel dan onmiddellijk de stroom uit en controleer de aansluiting opnieuw.

Wat vind jij van het gebruik van verschillende draadkleuren bij het aansluiten van stopcontacten? Heb je zelf ervaring met het vermijden van de zwarte draad of ben je een situatie tegengekomen waarbij de zwarte draad werd gebruikt? Deel je mening en ervaring zodat we samen kunnen zorgen voor veilige en duidelijke elektrotechnische installaties.
