verschil wisselschakelaar en kruisschakelaar: zo herken je ze

Bij ons in huis hangt in de hal een combinatie die ik in elke woning zou willen: één lamp die ik bedien vanaf de voordeur, vanaf de trap én vanaf de overloop. Dat is geen tovenarij maar een hotelschakeling — en daarvoor moet je het verschil tussen een wisselschakelaar en een kruisschakelaar kennen.

De namen lijken op elkaar en daardoor lopen mensen ze geregeld door elkaar. Toch werken ze elektrisch totaal verschillend en je herkent ze als je weet waar je naar kijkt. In dit artikel leg ik uit hoe je ze uit elkaar haalt — fysiek én in een schema.

Wisselschakelaar: twee bedienpunten, drie aansluitklemmen

Een wisselschakelaar gebruik je altijd in paren. Met twee wisselschakelaars kun je één lamp vanaf twee plekken bedienen — een klassiek voorbeeld is de trap: onderaan aandoen, bovenaan uit. Aan de achterkant zie je drie aansluitklemmen: één voor de gemeenschappelijke ader en twee voor de “wisseldraden” die naar de andere schakelaar lopen.

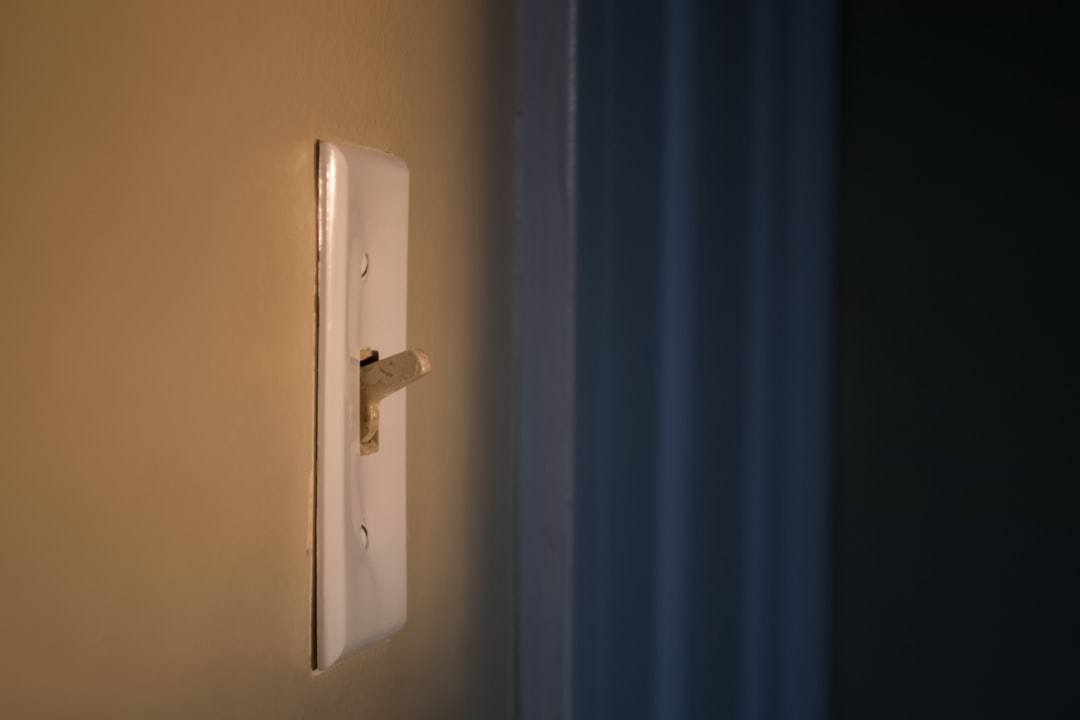

Visueel lijkt een wisselschakelaar van buiten op een gewone enkelpolige schakelaar. Het verschil zit aan de binnenkant: tel de klemmen of bekijk de aansluitcode op het frame. Op een Niko of Busch-Jaeger-binnenwerk staat meestal een nummertje (1, 2, 3 of L, P1, P2) bij de klemmen. Bij mij thuis kwam ik tegen dat de vorige eigenaar er een gewone schakelaar op had gezet — dan werkt het bovenste punt niet meer, en dat zoek je je rot.

Kruisschakelaar: drie of meer bedienpunten, vier aansluitklemmen

Een kruisschakelaar zet je tússen twee wisselschakelaars in, zodra je vanaf drie of meer plekken één lamp wilt bedienen. Aan de achterkant heeft het binnenwerk vier aansluitklemmen — geen drie. Dat is meteen het makkelijkste herkenningspunt als je het ding loskoppelt: tel de schroeven of klemmen.

Werkingsprincipe: de kruisschakelaar “kruist” de twee wisseldraden óf laat ze recht doorlopen. Eén tikje aan de tuimelaar wisselt de doorloop, en daarmee verandert de schakelstand van de hele keten. Hierdoor kun je een lamp aan- of uitzetten ongeacht in welke stand de andere schakelaars staan.

Persoonlijk vind ik dit een onderschatte techniek. In ons vooroorlogse rijtjeshuis hebben we tussen de hal, de overloop en de bovenste verdieping zo’n keten zitten, en ik moet er niet aan denken hoe het zou zijn zonder. Wil je meer over het complete schema lezen, dan heb ik dat eerder uitgelegd in het artikel over de hotelschakeling met drie schakelaars.

Verschil in één oogopslag

Snel uit elkaar houden? Onthoud deze punten:

• Aantal klemmen: wisselschakelaar = 3, kruisschakelaar = 4
• Plek in de keten: wisselschakelaar = aan de uiteinden, kruisschakelaar = ertussenin
• Aantal bedienpunten: 2 wissel = 2 punten; 2 wissel + 1 kruis = 3 punten; 2 wissel + 2 kruis = 4 punten
• Bedrading: tussen wissel- en kruisschakelaars lopen altijd twee aderen (de “wisseldraden”)

“Een kruisschakelaar werkt nooit alleen — het is altijd het middenstuk tussen twee wisselschakelaars. Wie dat snapt, snapt het verschil.”

Praktisch: hoe weet je welke schakelaar je in de hand hebt?

Heb je een losse schakelaar gekocht of geërfd? Draai het binnenwerk om. Op de achterkant staat bijna altijd een aansluitschema. Een wisselschakelaar krijgt een symbool met twee uitgaande lijnen vanuit één punt; een kruisschakelaar laat een gekruist X-patroon zien tussen twee paren klemmen. Bij twijfel: tel de schroeven of meet met een doorgangstester.

Eerlijk gezegd vind ik dat winkels de twee soorten in de schap vaak te dicht bij elkaar leggen, zonder duidelijk verschil in verpakking. Lees altijd het kleine drukwerk — “kruisschakelaar” of “intermediate switch” staat er in heel klein lettertype op. In Engelstalige documentatie heet de wisselschakelaar een “two-way switch” en de kruisschakelaar een “intermediate”.

Bedrading: wat moet je voorbereiden?

Tussen twee wisselschakelaars zonder kruisschakelaar leg je een drieaderkabel: één fase-ingang en twee wisseldraden. Komt er een kruisschakelaar tussen, dan loopt er tussen elk schakelaar-paar ook een drieaderkabel — een keten van trekjes door de wanden. In een oud huis is dat soms een puzzel; in ons huis kwam ik twee-aderkabel tegen waar drie had moeten liggen, en daar moest ik dan ook gewoon nieuwe kabel doorheen trekken.

Als je in een vooroorlogs huis nog oude bedrading hebt, kan het zijn dat je tegen 2-aderdraad zonder aarde aanloopt. Dat is een ander gevecht — daarover schreef ik eerder iets in het artikel over een lamp aansluiten met 3 naar 2 draden.

Een laatste tip uit eigen ervaring: koop wissel- en kruisschakelaars altijd uit dezelfde serie en hetzelfde merk. De binnenwerken hebben subtiele afmetingsverschillen die je pas merkt als je het afdekplaatje er weer op probeert te klikken. Bij mij kostte het opnieuw bestellen van één schakelaar zomaar een week vertraging.
